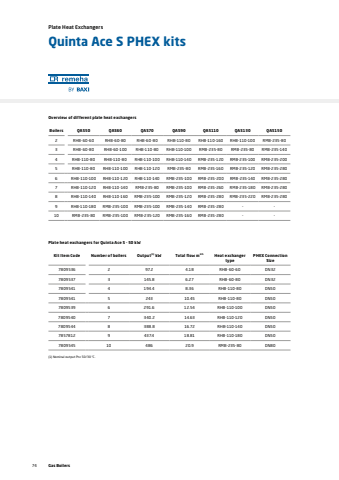

Quinta Ace S PHEX kitsPlate Heat ExchangersBoilers QAS50 QAS60 QAS70 QAS90 QAS110 QAS130 QAS1502 RHB-60-60 RHB-60-80 RHB-60-80 RHB-110-80 RHB-110-160 RHB-110-100 RMB-235-80 3 RHB-60-80 RHB-60-100 RHB-110-80 RHB-110-100 RMB-235-80 RMB-235-80 RMB-235-140 4 RHB-110-80 RHB-110-80 RHB-110-100 RHB-110-140 RMB-235-120 RMB-235-100 RMB-235-200 5 RHB-110-80 RHB-110-100 RHB-110-120 RMB-235-80 RMB-235-160 RMB-235-120 RMB-235-2806 RHB-110-100 RHB-110-120 RHB-110-140 RMB-235-100 RMB-235-200 RMB-235-140 RMB-235-280 7 RHB-110-120 RHB-110-140 RMB-235-80 RMB-235-100 RMB-235-260 RMB-235-180 RMB-235-2808 RHB-110-140 RHB-110-160 RMB-235-100 RMB-235-120 RMB-235-280 RMB-235-220 RMB-235-2809 RHB-110-180 RMB-235-100 RMB-235-100 RMB-235-140 RMB-235-280 - -10 RMB-235-80 RMB-235-100 RMB-235-120 RMB-235-160 RMB-235-280 - -Overview of different plate heat exchangersPlate heat exchangers for Quinta Ace S - 50 kWKit Item Code Number of boilers Output(1) kW Total flow m3/h Heat exchanger typePHEX Connection Size7809536 2 97.2 4.18 RHB-60-60 DN327809537 3 145.8 6.27 RHB-60-80 DN327809541 4 194.4 8.36 RHB-110-80 DN507809541 5 243 10.45 RHB-110-80 DN507809539 6 291.6 12.54 RHB-110-100 DN507809540 7 340.2 14.63 RHB-110-120 DN507809544 8 388.8 16.72 RHB-110-140 DN507857812 9 437.4 18.81 RHB-110-180 DN507809545 10 486 20.9 RMB-235-80 DN80(1) Nominal output Pnc 50/30 %u00b0C.74 Gas Boilers
